Sottostazioni AT/MT e cabine di trasformazione MT/BT

ACC sistema ferroviario Bologna

Informazioni tecniche

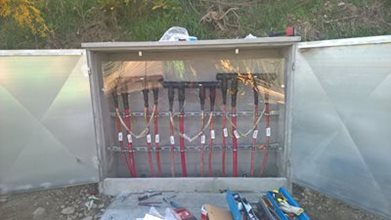

Posa cavo media tensione alimentazione cabine  ACC Bologna   Km 16

Adeguatezza cabina MT/bt

Informazioni tecniche

Adeguamento cabina MT/bt  stabilimento di Porretta Terme

Cabina di trasformazione mt/bt e quadri power center

Scopri di più

Cabina di trasformazione mt/bt e quadri power center

Informazioni tecniche

-trasformatore MT/BT 15kV / 400V+N / 230V
-Power center QGBT realizzato in struttura modulare ad armadi di lamiera verniciata
-Quadro MT L1195xH1690xP1030mm
Fornitura e posa in opera nuovo quadro MT protezione trasformatori realizzato in armadio di lamiera verniciata IP3X, 24kV, 12,5kA, sbarre 630A, dimensioni totali L1195xH1690xP1030mm, con protezione arco interno sui 4 lati IAC AFLR 12,5kA x 1s sfogo gas dal basso, costituito dai seguenti scomparti: -n°1 scomparto arrivo codice GAM2 con piastre di ammarro cavi unipolari, sistema di sbarre di risalita completo di divisori capacitivi con spie presenza rete e canalina superiore bassa tensione da 375mm; -n°2 scomparti protezione trasformatore codice QM con sezionatore di manovra ad accumulo di energia, sganciatore di apertura 220V, blocco contatti ausiliari e blocco a chiave, terna di fusibili tipo FUSARC-CF Vn=24kV In=50A, sezionatore di terra con blocco a chiave e blocco contatti ausiliari, circuito BT comando manuale con interruttore protezione circuiti ausiliari, piastre di ammarro cavi unipolari, sistema di sbarre completo di divisori capacitivi con spie presenza rete e canalina superiore bassa tensione da 375mm; -n.1 telaio di sostegno quadro MT realizzato in profilati metallici in grado di sollevare il quadro di 35cm dal pavimento e garantire l'arrivo e la partenza dei cavi MT dal basso. Nella fornitura del quadro MT sono da comprendere n.3 fusibili tipo FUSARCCF Vn=24kV In=50A aggiuntivi di scorta.
Fornitura e posa in opera quadro generale bassa tensione QGBT realizzato in struttura modulare ad armadi di lamiera verniciata, forma 4a, grado di protezione IP3X1 (esterno) e IP2X (interno), corrente di c.to c.to 25kA, sbarre portata 1600A, contenente le apparecchiature così come indicato nello schema E08.
Le centraline termometriche per il controllo delle temperature dei
trasformatori MT/BT sono già incluse nella voce dei trasformatori;
Noleggio di gruppo elettrogeno della potenza di 500kVA 220V trifase in container da posizionare all'esterno della cabina, in un area delimitata definita dalla Committente, necessario per l'alimentazione provvisoria del quadro QGBT esistente, al fine di permettere di realizzare gli interventi necessari in cabina di trasformazione. La voce è comprensiva del combustibile necessario per mantenere il gruppo in funzione per il tempo necessario agli interventi (compreso il tinteggio dei locali) e dei cavi volanti necessari per il collegamento al quadro QGBT (FG7R 3x3x240+70PE). A corpo.
Fornitura e posa in opera trasformatore MT/BT 15kV / 400V+N / 230V (doppia tensione secondaria), 500kVA, Vcc=6%, gr. Dyn11, 17,5kV, E2-C2-F1, F/F, isolato in resina a perdite ridotte (EU548/2014), con 7 morsetti a piena potenza, prese MT+/- 2x500V, centralina termometrica mod.TSX1, tre
sonde di temperatura PT100, isolatori portanti per collegamento cavi MT dal basso, piastre di attacco per cavi BT dall'alto, golfari di sollevamento, carrello con ruote orientabili, cassetta di centralizzazione ausiliari ed accessori per il montaggio (guide di scorrimento e bloccaggio a terra in profili di acciaio 180x70x8mm fissate alla pavimentazione).

Cabina MT/bt IMC San Donato

Informazioni tecniche

Realizzazione cabine di trasformazione IMC San Donato

Linee MT e cabine trasformazione bretella AV BO-PD

Scopri di più

Linee MT e cabine trasformazione bretella AV BO-PD

Informazioni tecniche

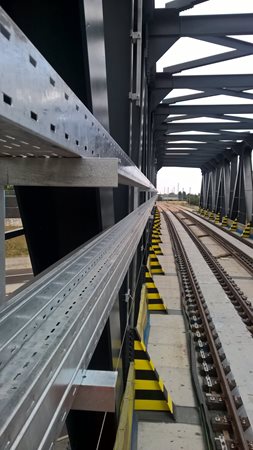

Viene aperto il cantiere in oggetto per la " Realizzazione di impianti elettrici LFM e RED, impianti di telecomunicazioni ed IS lungo il tracciato ferroviario" nell'ambito dei lavori di completamento della bretella AV di interconnessione del passante AV/AC del Nodo di Bologna con linea Bologna - Padova, mediante la realizzazione
di opere civili, impianti di armamento ferroviario e trazione elettrica, impianti MT/BT, impianti e fabbricati tecnologici, nuove viabilità stradali ed impianti di illuminazione pubblica.



Progettazione ACC Ancona

Scopri di più

Progettazione ACC Ancona

Informazioni tecniche

Progettazione cabine di trasformazione  MT/bt alimentazione ACC Ancona
